SKU
22ADP-124F

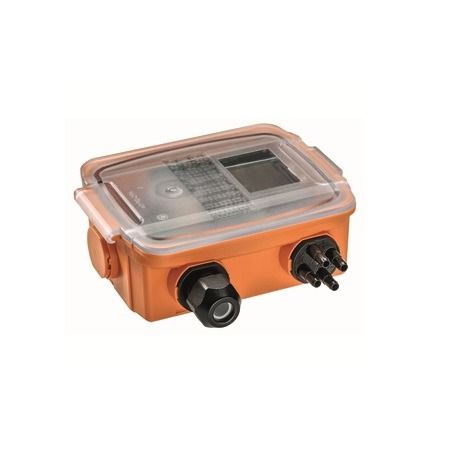

22ADP-124F - Belimo Dual Differential Pressure Air Sensor 0...2500 Pa with LCD Display with 2 pressure readings and 2 0..10Vdc outputs
£292.32
£243.60
On request
Next Supplier Stock Update: 17/10/2026
Manuals & Datasheets
|
MANUAL |
MOUNTING INSTRUCTIONS |
BROCHURE |
 |
|
|
| IP rating | IP65 |
| Output Signal | 0..10Vdc |
| Manufacturer | Belimo |
| Power Supply | 24Vac/Vdc |
| Sensor Type | Air Differential Pressure |
22ADP-124F
Differential Pressure Sensor Air Dual 0...2500 Pa 0...10 inch WC with LCD display
AC/DC 24 V, Output signal 0...5 V, 0...10 V
Measuring values Differential pressure
8 measuring ranges selectable
NEMA 4X / IP65
Removable spring loaded terminal block max. 2.5 mm²
Incl. 2 duct connectors (plastic), incl. 2 m tube (PVC)
Incl. mounting plate, incl. mounting kit
| Electrical data | Power Supply DC | 15...24 V, ±10%, 1.1 W | ||||||||||||||||||||||||||||||||||||
| Power Supply AC | 24 V, ±10%, 1.7 VA | |||||||||||||||||||||||||||||||||||||
| Cable entry | Cable gland with strain relief Ø6...8 mm | |||||||||||||||||||||||||||||||||||||
| Functional data | Sensor Technology | Piezo measuring element | ||||||||||||||||||||||||||||||||||||
| Multirange | 8 fields selectable | |||||||||||||||||||||||||||||||||||||
| Output signal active note | Output DC 0...5/10 V selectable with switch | |||||||||||||||||||||||||||||||||||||
| Voltage output: min. 10 kΩ load | ||||||||||||||||||||||||||||||||||||||
| Current outout: max. 500 Ω load | ||||||||||||||||||||||||||||||||||||||
| Display | LCD, 29 x 35 mm with backlight | |||||||||||||||||||||||||||||||||||||
| Measured values: Pa, inchWC (configurable) | ||||||||||||||||||||||||||||||||||||||
| Media | Air | |||||||||||||||||||||||||||||||||||||
| Measuring data | Measured values | Differential pressure | ||||||||||||||||||||||||||||||||||||
| Measuring media | Air and non-aggressive gases | |||||||||||||||||||||||||||||||||||||
| Measuring range settings pressure |
|
|||||||||||||||||||||||||||||||||||||
| Accuracy pressure | deviation compared to the reference device | |||||||||||||||||||||||||||||||||||||
| measuring range ≤500 Pa: ±5 Pa | ||||||||||||||||||||||||||||||||||||||
| measuring range >500 Pa: ±10 Pa | ||||||||||||||||||||||||||||||||||||||
| Materials | Cable gland | PA6, black | ||||||||||||||||||||||||||||||||||||
| Housing | Cover: Lexan, Belimo orange NCS S0580- Y6OR | |||||||||||||||||||||||||||||||||||||
| Bottom: Lexan, Belimo orange NCS S0580- Y6OR | ||||||||||||||||||||||||||||||||||||||
| Seal: 0467 NBR70, black |
| Optional accessories | Description | Type |
| Duct connector (metal) 40 mm | A-22AP-A02 | |
| Duct connector (metal) 100 mm | A-22AP-A04 | |
| Scope of delivery | Mounting plate | |
| Dowel | ||
| Screws |
